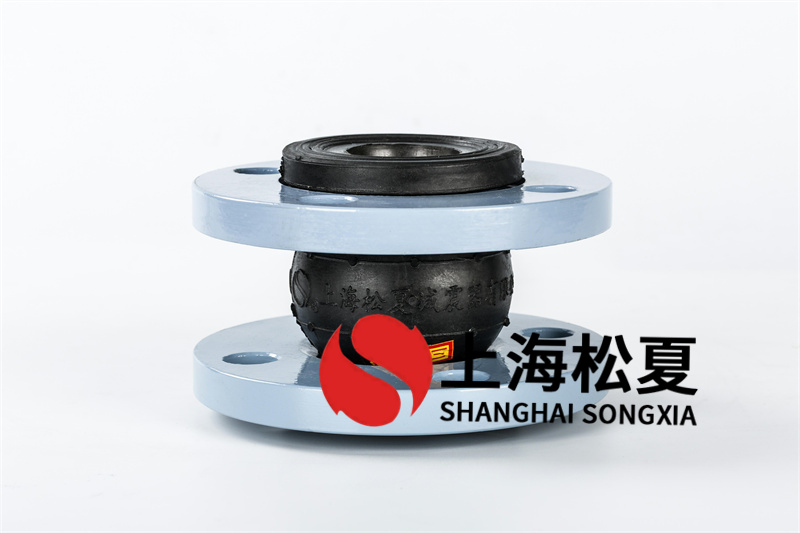

GJQ(X)-SF雙球體可曲撓橡膠膨脹節安裝方法



特征



GJQ(X)-SF雙球體柔性橡膠膨脹節安裝方法：



1、 柔性橡膠膨脹節安裝時嚴禁超過位移極限。



2、 安裝螺栓要對稱，并逐漸擰緊，防止局部泄漏。



3、當橡膠膨脹節安裝在平坦地面、懸空或垂直安裝時，橡膠膨脹節的實際工作軸向位移壓力應小于管道的支撐力，否則會產生反作用。應安裝拉脫裝置，防止在工作壓力下被拉脫。



4、 橡膠膨脹節應遠離熱源、臭氧區，嚴禁強輻射。暴露在陽光下和使用不符合本產品要求的介質。



5、 在運輸、裝卸、安裝橡膠膨脹節時，嚴禁用鋒利的器具劃傷表面密封面。



6、 以上產品安裝時請使用蝶閥專用法蘭或小口徑法蘭，以免安裝后法蘭拉斷、漏水、滲水。







使用安裝：



1、 柔性橡膠膨脹節管道在施工時必須處于自然狀態，安裝時不得人為使產品變形。當管道介質為耐酸堿、油、高溫等特殊材料時，應選用比管道工作壓力高一檔的接頭。



2、 連接橡膠膨脹節的法蘭應為閥門法蘭或符合GB/.1（RF）的法蘭。



3、柔性橡膠膨脹節的正常適用介質是0-60°C的普通水。應選用油、酸、堿、高溫等腐蝕性和質地堅硬條件的特殊介質。不能盲目或普遍使用特耐橡膠膨脹節。



4、 水泵進出水口采用柔性橡膠膨脹節時，應位于水彈簧的側面，水彈簧與大口徑出水口之間應加裝金屬異徑管減速機的。



5、 當管道位移大于等于接頭最大補償量時，應增加接頭數量，使位移平行。嚴禁調整管道超差，使接頭處于極限撓度位移和偏差狀態，更不要超限（伸長、位移、撓度等），具體使用的安裝數據為如下表所示。



6、 高層給水或懸空給水，管道應固定在吊架、支架或錨架上，接頭不應承受管道本身的重量和軸向力，否則接頭應裝有防拉脫裝置（其承載能力必須大于管道的軸向力）。



7、安裝橡膠膨脹節時，螺栓的螺釘應伸到接頭外側橡膠膨脹節，按斜壓法反復均勻擰緊各法蘭端面螺栓，防止壓力偏差。螺紋接頭應使用標準扳手均勻擰緊。不要用加力器強行使接頭打滑、打滑或斷裂，并定期檢查，以免松動造成脫開或滲水。



8、 橡膠膨脹節首次受壓后（如安裝試壓等）或長期停用和重新啟用前，螺栓應重新加壓并擰緊后橡膠膨脹節，方可投入使用。



9、 使用或存放橡膠膨脹節時，應避免高溫、臭氧油和酸堿環境。室外使用或晴天多風的管道應設置遮陽棚，嚴禁猛烈、雨淋、風濁。嚴禁在接縫表面涂刷和防風保溫材料。由于橡膠制品老化問題，應及時檢查更換。
