可撓曲雙球橡膠膨脹節的沖擊剛度在壓力提高后有明顯的硬化效應

可撓曲雙球橡膠膨脹節的沖擊剛度、阻尼進行沖擊試驗研究。試驗設備為2個接頭和中間質量組成的部件,實驗在跌落式?jīng)_擊機上進行。

根據實驗結果,利用多項式剛度和阻尼的兩邊固置等效梁力學模型隊接頭的沖擊剛度、阻尼進行辨識,并以計算值和實驗值的小平方殘差進作為優化目標,選用響應面及模擬退火算法進行辨識。

結果顯示,可撓曲雙球橡膠膨脹節的沖擊剛度在壓力提高后有明顯的硬化效應;同時沖擊強度越大,管接頭的剛度降低,具有明顯的軟特點。

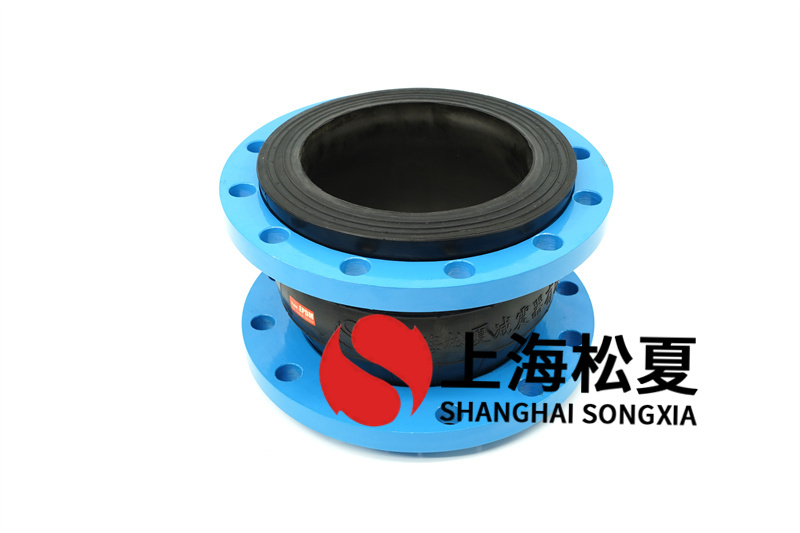

產品結構

(1)法蘭—Q235鋼,經防銹處理,與管道法蘭間用螺釘連接,將可繞曲橡膠伸縮膨脹節擰緊在管道中。

(2)端面加固環—A3鋼制成的總體鋼環,固定在可繞曲橡膠伸縮膨脹節的兩個密封端面內耐久性能優良的管道用可繞曲橡膠伸縮膨脹節橡膠工業企業推出高性能管路用可繞曲橡膠伸縮膨脹節。該接頭為弧形，構造牢固，耐久性能優良。
