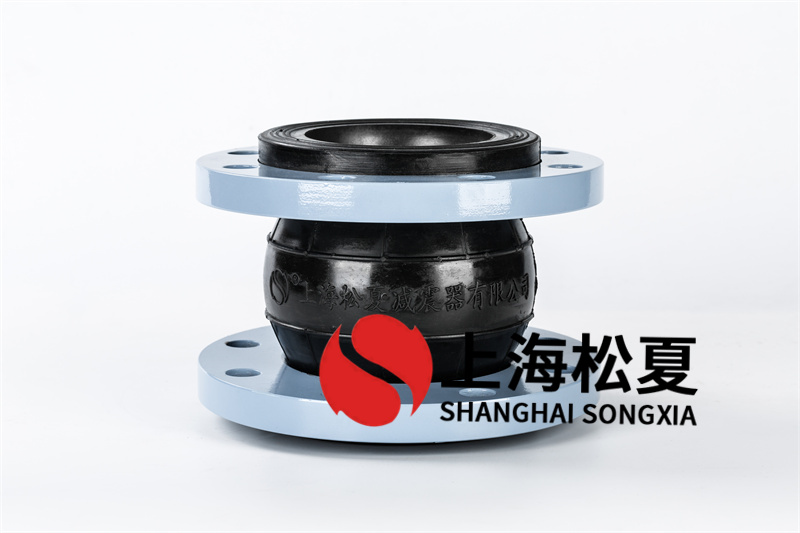

可曲撓橡膠膨脹節加固II型結構



可曲撓橡膠膨脹節廣泛應用于給排水系統、采暖通風系統、空調消防系統等各個行業。它吸收溫度變化、管道裝配誤差和地面不均勻沉降引起的應力集中，補償管道位移并隔離機械振動。它可以降低噪音，防止或減少地震時對設備、管道和建筑物的損壞和損失。



柔性橡膠膨脹節結構



1、配套法蘭—Q235鋼，通過螺栓與管法蘭連接，橡膠膨脹節緊固在管道中。



2、 加強環——Q235鋼制成的截面為矩形整體鋼環，固定在橡膠膨脹節的兩個密封端面上，以提高橡膠膨脹節與管法蘭之間的鎖緊強度，并將其均勻地傳遞給管道應力。



3、加強層——由多層聚酯簾布經上漿和糊化處理，為橡膠膨脹節提供足夠的抗壓強度。



4、中膠層——采用優質橡膠材料制成，提高簾線層之間的結合強度，確保橡膠膨脹節優異的抗彎性能和綜合性能。



5、內外膠層——優質橡膠材質，保護橡膠膨脹節不受輸送介質的腐蝕和外界陽光、雨水、臭氧、油、酸堿、化學物質的損害。直槽與剖分法蘭連接。橡膠膨脹節的結構特點是采用矩形整體鋼圈作為加強圈。半成品在成型時易于定位?？椢锛訌妼涌蓪訉影阡撊ι?；硫化時，鋼圈能有效限制加強層的熱收縮。鋼圈外徑大于橡膠膨脹節配套法蘭的內徑。



因此，當安裝在管道系統中的橡膠膨脹節因受力而變形時，允許管道在該范圍內補償位移時，永遠不會被拉斷。鋼圈在半成品成型前經過嚴格的粘接處理。成型后，它與周圍的橡膠和增強層牢固地粘合在一起，成為一個整體。輸送管道受力均勻，密封可靠；橡膠膨脹節的配套法蘭為分體式，法蘭連接塊的兩個平行側壁與法蘭上的直槽燕尾槽配合，鎖緊強度高。



柔性橡膠膨脹節的性能特點



1、管道系統工作時，安裝在管道上的橡膠膨脹節可根據受力單獨或同時產生軸向拉伸或壓縮位移和徑向剪切。位移和角位移。這種具有特色的金屬接頭是無法與之相比的。由于管道系統中的應力，橡膠膨脹節會被拉伸、壓縮或剪切。一旦除去外力，它們將恢復到原來的狀態，不會產生永久變形。這也是金屬接頭無法比擬的地方。



2、 減振：橡膠膨脹節能有效衰減振動，切斷機械振動通過管道的傳遞。試驗結果表明，橡膠膨脹節管道系統的合理設計和安裝，可使結構傳遞的噪聲降低15-25dB。



3、無腐蝕橡膠膨脹節的內外膠層是根據其實際使用情況特殊設計的配方，因此應用范圍極其廣泛。



4、關于水錘可以在管道系統發生水錘時釋放管道內水壓的突然升高。在管道系統正常工作條件下，如果閥門突然關閉，管道中的水壓會突然上升到1.原工作壓力的5倍或更高，即會發生水錘。如果在管道系統上安裝了橡膠膨脹節，橡膠膨脹節球體在水壓突然升高的瞬間直徑增大，即容量增大；此時，水的流動，??即水的體積，沒有變化。因此，當水流過橡膠膨脹節時，壓力會瞬間下降。



換句話說，橡膠膨脹節可以有效緩解水錘現象對管道系統可能造??成的損壞。安裝時，將橡膠膨脹節與管法蘭對正后，只需將橡膠膨脹節密封端法蘭中的兩部分匹配法蘭盤圓，插入壓塊，然后用螺栓將匹配法蘭與法蘭連接。管法蘭可一一擰緊并鎖緊。水的流動，??即水的體積，不變。因此，當水流過橡膠膨脹節時，壓力會瞬間下降。換句話說，橡膠膨脹節可以有效緩解水錘現象對管道系統可能造??成的損壞。安裝時，將橡膠膨脹節與管法蘭對正后，只需將橡膠膨脹節密封端法蘭中的兩部分匹配法蘭盤圓，插入壓塊，然后用螺栓將匹配法蘭與法蘭連接。



管法蘭可一一擰緊并鎖緊。水的流動，??即水的體積，不變。因此，當水流過橡膠膨脹節時，壓力會瞬間下降。換句話說，橡膠膨脹節可以有效緩解水錘現象對管道系統可能造??成的損壞。安裝時，將橡膠膨脹節與管法蘭對正后，只需將橡膠膨脹節密封端法蘭中的兩部分匹配法蘭盤圓，插入壓塊曲撓橡膠膨脹節，然后用螺栓將匹配法蘭與法蘭連接。管法蘭可一一擰緊并鎖緊。橡膠膨脹節可有效緩解水錘現象對管道系統可能造??成的損壞。安裝時，將橡膠膨脹節與管法蘭對正后，只需將橡膠膨脹節密封端法蘭中的兩部分匹配法蘭盤圓，插入壓塊，然后用螺栓將匹配法蘭與法蘭連接。管法蘭可一一擰緊并鎖緊。橡膠膨脹節可有效緩解水錘現象對管道系統可能造??成的損壞。安裝時，將橡膠膨脹節與管法蘭對正后，只需將橡膠膨脹節密封端法蘭中的兩部分配套法蘭盤圓，插入壓塊，然后用螺栓將配套法蘭與法蘭連接。管法蘭可一一擰緊并鎖緊。
